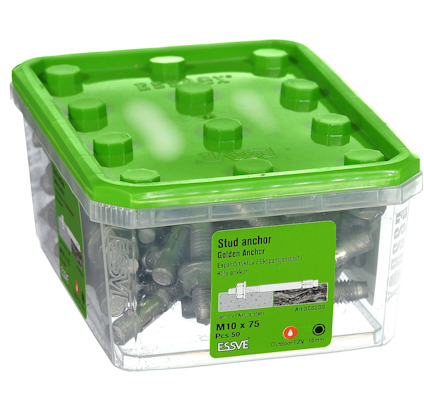

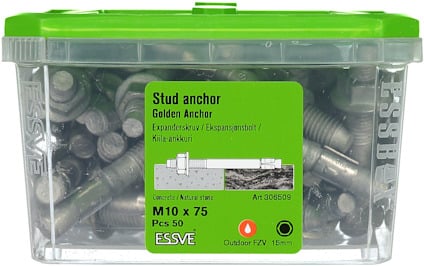

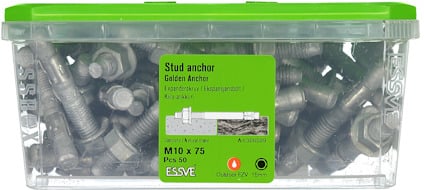

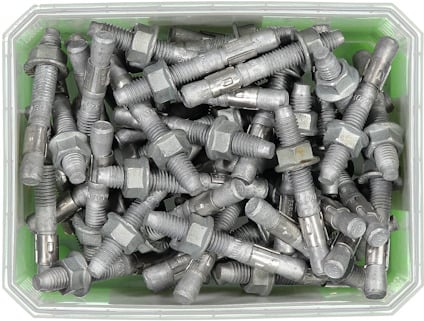

EXPANDER GOLDEN ANCHOR FZV M10X75 50ST

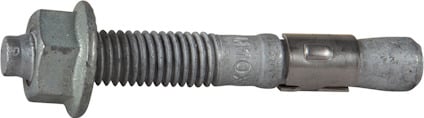

ESSVE Expander Golden Anchor används för infästning i betong och natursten utomhus, särskilt vid höga lastkrav. Den är lämplig för fastsättning av trä-/stålreglar, fasaduppreglingar, beslag, z-järn och smideskonstruktioner. ESSVE Expander Golden Anchor är tillverkad av kolstål med hållfasthetsklass min. 5.8. Den är varmförzinkad, C3, och har ett rostfritt clips. Det är en så kallad pinnskruvsexpander som i sin nedre del, som är förankringsdelen, har ett clips som vid åtdragning expanderar upp på den konade delen av skruven. Den övre delen är försedd med en utvändig gänga med flänsmutter. För att undvika skador på skruvens gängor vid islagning, har den övre delen en slagnacke. Då borrdiameter är lika med bultdiametern uppstår ett tryck mellan hålväggen och clipset redan då expandern slås in i borrhålet. När flänsmuttern sedan dras åt tvingas bulten utåt, varvid clipset tvingas att expandera upp på den konade delen. Muttern är överskuren (tolerans 6AZ). ESSVE Expander Golden Anchor finns även som blankförzinkad och i rostfri syrafast A4. ESSVE Golden Anchor är bedömd i Byggvarubedömningen med Bedömning Totalt Accepteras. ESSVE Golden Anchor uppfyller CE kravet genom ETA-12/0257. ETA är giltigt för Golden Anchor FZB och FZV monterad på djupaste sättdjupet (hef) för dimension M8-M16. Sätt detaljen på plats. Borra hål med samma borrdiameter som skruven, se min. borrdjup i Lasttabell. Ingen renblåsning krävs, endast grovrengöring med borren. Slå in expanderskruven till korrekt monteringsdjup, se min. monteringsdjup i Lasttabell. Dra åt muttern till föreskrivet åtdragningsmoment, se Lasttabell alt Tekniska data. Montaget är klart.
